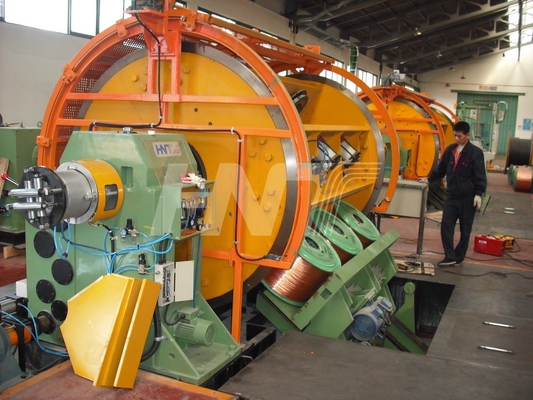

Άκαμπτη προσαράσσοντας μηχανή πλαισίων
Εφαρμογή
Η μηχανή σχεδιάζεται συγκεκριμένα για να κατασκευάσει τους αγωγούς χαλκού και αργιλίου με να συμπιέσει και της μορφής τομέα (προαιρετικής) καθώς επίσης και ACSR με υψηλή ταχύτητα και την άριστη επιφάνεια αγωγών για τα καλώδια H.V. που παράγονται στη συνεχή θείωση.
Εξοπλισμένος με ένα σταθερό σύστημα ελέγχου έντασης και ένα ευφυές σύστημα φρένων:
Με την καταδίωξη (υπερηχητική) του μήκους του καλωδίου που τυλίγεται στο μασούρι, το μήκος του καλωδίου που παραμένει στο μασούρι θα ανιχνευθεί και θα διαβιβαστεί στο PLC. Το PLC θα ελέγξει το -παίρνοντας αέρα από μια ανάλογη βαλβίδα και θα καταστήσει την ένταση του καλωδίου σταθερή μετά από το μήκος της παραμονής καλωδίων. Δύο ομάδες ελέγχουν την ένταση των δίσκων φρένων για να πληρώσουν μακριά που εξασφαλίζουν ότι η πίεση σε δίσκους είναι ίση. Το αεροκίνητο σύστημα φρένων ελέγχεται από ένα ευφυές σύστημα φρένων. Όταν μια έκτακτη ανάγκη σταματά τη μηχανή, το σήμα ταχύτητας κάθε κλουβιού θα διαβιβαστεί στο PLC από τον αισθητήρα. Το PLC θα κάνει τους υπολογισμούς αυτόματα και θα παράσχει τις διαφορετικές δυνάμεις φρένων σε κάθε κλουβί από την ανάλογη βαλβίδα αναλόγως. Κατόπιν τα διαφορετικά κλουβιά θα σταματήσουν.
Κύρια τεχνικά στοιχεία
| Αριθ. των τυμπάνων στο κλουβί | 6,12,18,24,30,36 |
| Dia. από το ενιαίο καλώδιο | Χαλκός 1.54.5mm |
| Αλουμίνιο 1.85.0mm | |
| Κράμα αλουμινίου 1.54.5mm | |
| Περιστρεφόμενη ταχύτητα κλουβιών |
6-μασούρι 200 r/min 12-μασούρι 180 r/min |
|
18 μασούρι 160 r/min 24 μασούρι 140 r/min |
|
| 30 μασούρι 120 r/min | |
| Βάλτε το μήκος |
μασούρι 6 37-500 χιλ. μασούρι 12 44-590 χιλ. |
| μασούρι 18 52-694 χιλ. | |
| 24bobbin 61-819 χιλ. | |
| μασούρι 30 72-1100 χιλ. | |
| Ταχύτητα γραμμών | 6.9~53m/min |
| Μεγέθη του μασουριού στο κλουβί | PND 630 |
| Κεντρικό ύψος | 1100mm |
| Μονάδα εργατών | 2000(2500) διπλός τραβώντας εργάτης φ |
